Налаштування прийому ефірного цифрового телевізійного мовлення

Практичні поради з налаштування прийому ефірного цифрового телевізійного мовлення в умовах окремих домогосподарств

І. Загальна інформація щодо діючої в Україні мережі цифрового наземного телевізійного мовлення (ЦНТВМ)

Передавачі мереж ЦНТВМ в Україні працюють в радіочастотних діапазонах 470-862 МГц (4 загальнонаціональні мультиплекси МХ1, МХ2, МХ3 та МХ5) та 174-230 МГц (метровий мультиплекс МХ7 у тестовому режимі). В усіх цих мультиплексах для мовлення застосовується європейський ефірний стандарт для цифрового наземного телевізійного мовлення другого покоління DVB-T2 (або так званий Т2). Діючі загальнонаціональні мережі використовують частоти відповідно до національного частотного плану ЦНТВМ таким чином, що у кожному регіоні України є можливість трансляції:

• 32-38 телевізійних програм в смузі частот 470-862 МГц (4 загальнонаціональних мультиплекси МХ1, МХ2, МХ3 та МХ5 на 4-х частотах з шириною каналу 8 МГц).
• 9-12 телевізійних програм в смузі частот 174-230 МГц (загальнонаціональний метровий мультиплекс МХ7 з шириною каналу 7 МГц).

Національний частотний план цифрового телевізійного мовлення розроблений на основі європейського плану використання частот Регіональної конференції радіозв’язку по плануванню цифрової наземної радіомовної служби в частинах районів 1 та 3 в смугах частот 174-230 МГц та 470-862 МГц, Женева, 2006 (далі - «Женева-2006») [1] з урахуванням:

• обмежень через використання інших, раніше діючих в Україні систем і служб у смугах частот 174-230 МГц та 470-862 МГц;
• норм планування передавачів мережі DVB-T2 [2, 4];
• характеристик еталонного (стандартного) приймача [3] тощо.

Прийом якісного сигналу цифрового телемовлення на значних відстанях від передавача у зоні обслуговування або поза зоною впевненого прийому повинен забезпечуватись таким рівнем сигналу у місті прийому, який є достатнім для гарантування декодування (отримання) зображення. Це досягається застосуванням приймального обладнання (антена, приймач) з характеристиками (коефіцієнт підсилення антени, висота підвісу антени, чутливість і вибірковість приймача), які задовольняють вимогам прийому сигналу якісного зображення. Зокрема, відповідно до норм, закладених у розрахунки параметрів випромінювання і прийому сигналу, для отримання впевненого прийому сигналу цифрового телемовлення DVB-T2, визначене і має бути застосоване прийомне ефірне обладнання з наступними характеристиками:

• у смузі частот 174-230 МГц направлена антена з коефіцієнтом підсилення не менше 7 дБ (витяг з Таблиці 13 [2]), розрахована на прийом DVB-T2;
• у смузі частот 470-862 МГц направлена антена з коефіцієнтом підсилення не менше 10 дБ (витяг з Таблиці 13 [2]). Конструкція направленої антени має враховувати різні вимоги щодо направленості у двох піддіапазонах частот: 470-582 МГц і 582-862 МГц (витяг із Таблиці 20 [3]) таким чином, аби забезпечити рівномірність підсилення у всій смузі частот, зокрема:

Фіксований прийом (п. 1.3.11 [1]) визначається як прийом з використанням спрямованої приймальної антени, встановленої на даху. Передбачається, що при установці такої антени досягаються близькі до оптимальних умови прийому (в межах порівняно невеликого простору на даху). При обчисленні напруженості поля в разі фіксованого прийому вважається, що висота приймальної антени 10 метрів над рівнем землі є типовою для радіомовної служби. На практиці висота приймальної антени залежить від відстані місця прийому до передавача, рельєфу місцевості (перешкод для розповсюдження радіохвиль) між передавачем і приймачем, потужності передавача, наявності радіоперешкод тощо. Тобто, висота приймальної антени може бути як більшою за 10 м, так й (за умови сприятливих факторів прийому) меншою ніж 10 м.

ІІ. Загальні рекомендації щодо порядку налаштування прийому ефірного цифрового телевізійного мовлення

Варто пам’ятати, що ефірне цифрове наземне телевізійне мовлення в Україні здійснюється в стандарті DVB-T2!

Саме тому, для налаштування приймача (приставки/тюнера) та антени для користування ефірним цифровим телевізійним мовленням необхідно:

Переглянути в інструкції на телевізор: чи підтримує обраний телевізор цифрове мовлення стандарту DVB-T2? Якщо стандарт DVB-T2 в телевізорі не підтримується, то рекомендується: придбати спеціальну приставку (тюнер) ефірного ЦНТВМ з підтримкою стандарту DVB-T2; у торговій точці, в якій маєте намір придбати приставку, звернутися до продавця-консультанта для попереднього налаштування нової приставки DVB-T2 на прийом телевізійних частотних каналів, на яких транслюється ЦНТВМ саме в вашій місцевості. Підключення до телевізора і налаштування приставки (тюнера) здійснюється відповідно до інструкції з експлуатації на приставку.

Придбати приймальну антену для прийому ЦНТВМ програм:

• у смузі частот 174-230 МГц з коефіцієнтом підсилення (зазначається у паспорті на пристрій) не менше 7 дБ:

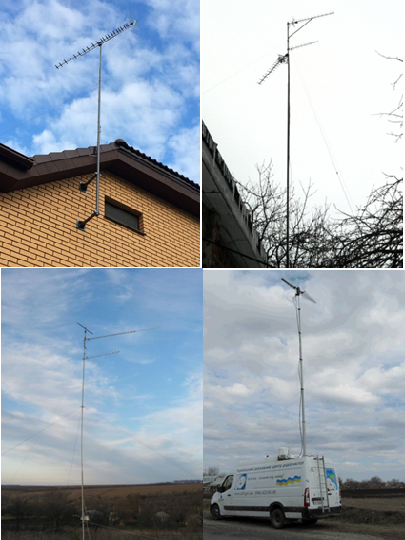

 Приклади зовнішнього вигляду ефірних приймальних антен для прийому сигналів DVB-T2 з коефіцієнтом підсилення більше 7 дБ.

• у смузі частот 470-862 МГц з коефіцієнтом підсилення (зазначається у паспорті на пристрій) не менше 10 дБ:

Приклади зовнішнього вигляду ефірних приймальних антен для прийому сигналів цифрового мовлення DVB-T2 з коефіцієнтом підсилення більше 10 дБ.
